JB64W A☆STYLE
オリジナルリアラゲッジフラット-Cボード




JB64W/新型ジムニーへ積載スペースを追加してみませんか?


オーダーメイドプロショップのA-STYLE CO.,LTD.がご提案する
『オリジナルリアラッゲッジフラット-Cボード』は
各種ベッドキットと同様のスペックで製作したリアシートと
ラゲッジスペース部分を使用して2階層のフラットキャリースペースを
実現するトノカバーのような便利アイテムです






世界初となる新型ジムニー/新型ジムニーシエラ用のリアフラットベッドボード

設計・開発・発表した2019年11月時点


新型ジムニー(JB64W)・新型ジムニーシエラ(JB74)用として
リアシート&ラゲッジ部分を含めた車両後方スペースに
弊社製ベッドキットシリーズ(写真下部)にプラスする形で
荷物を2階層に分ける 車中泊&平面積載用ボードは
弊社(A-STYLE CO.,LTD.)が製作・発表したオリジナル設計の製品となります

(製作風景や発表時の写真などは弊社Facebookでご確認にいただけます)



注1:弊社製品(オリジナル設計と同一となる)の模倣品(コピー品)を発見した場合
知的財産の侵害に当たる行為または不正競争防止法が適用される場合
法的な手段にて適切な対応をとらせていただきます




車内後方がフラットスペースに 最もミニマムなラゲッジフラット-Cボード
新型ジムニーのリア部分がフラットキャリースペースに リアシートを倒してアイボルト装着後にCボードを載せるだけ
リアシートの取り外し不要 A-STYLE CO.,LTD.こだわりのデザイン
ラゲッジフロア平面確保の為にヘッドレストを外して下さい 内張ライン(B/Cピラー)にピッタリとフィットする仕上げ
クォーターパネルに沿ったデザイン 写真のように座席(シート)の取り外し不要な設計
こだわりのフィッティングで小物が落ちてしまう心配は無用 車内後方スペースを上下に分ける事で容量UP
安価な既製品には真似できない内張に沿うボードライン 隙間無くフィットすることで車内空間の快適性が向上
助手席側からCボード設置の様子 Cピラー(リアゲートトリム)にもぴったりフィットします
運転席側の様子 積載容量を増やすCボード
フィッティングの良さが走行中のグラツキを無くします ジムニーの車内容量を最大限に活用してみませんか






JB64W A☆STYLE
オリジナルリアラゲッジフラット-Cボード


【 車内サイズ 】


車内サイズ-1 車内サイズ-2

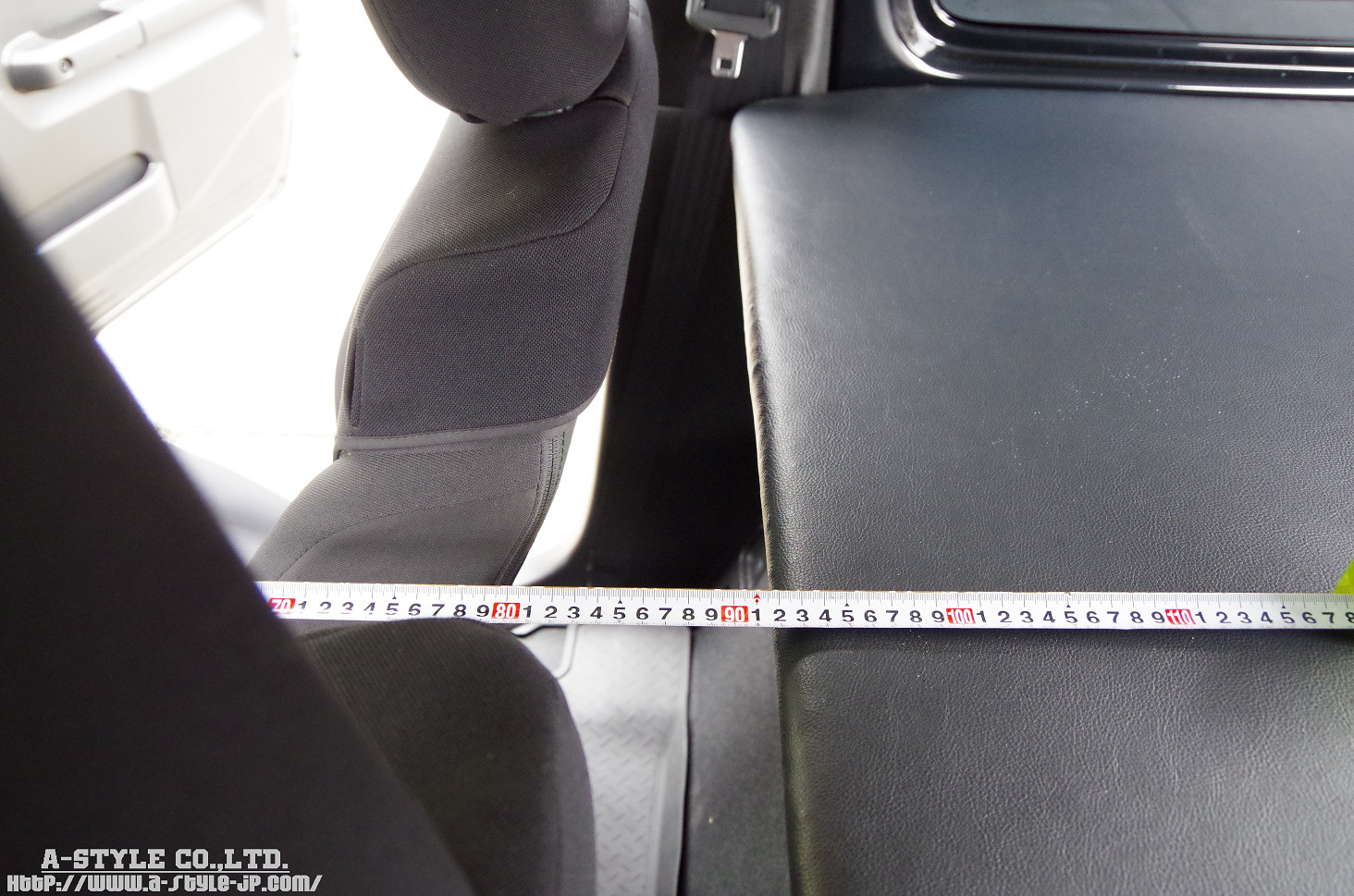

前席スライド量の指標となる長さを計測 ペダル操作に必要な足元空間を確保した装着位置
車内サイズ-3 車内サイズ-4

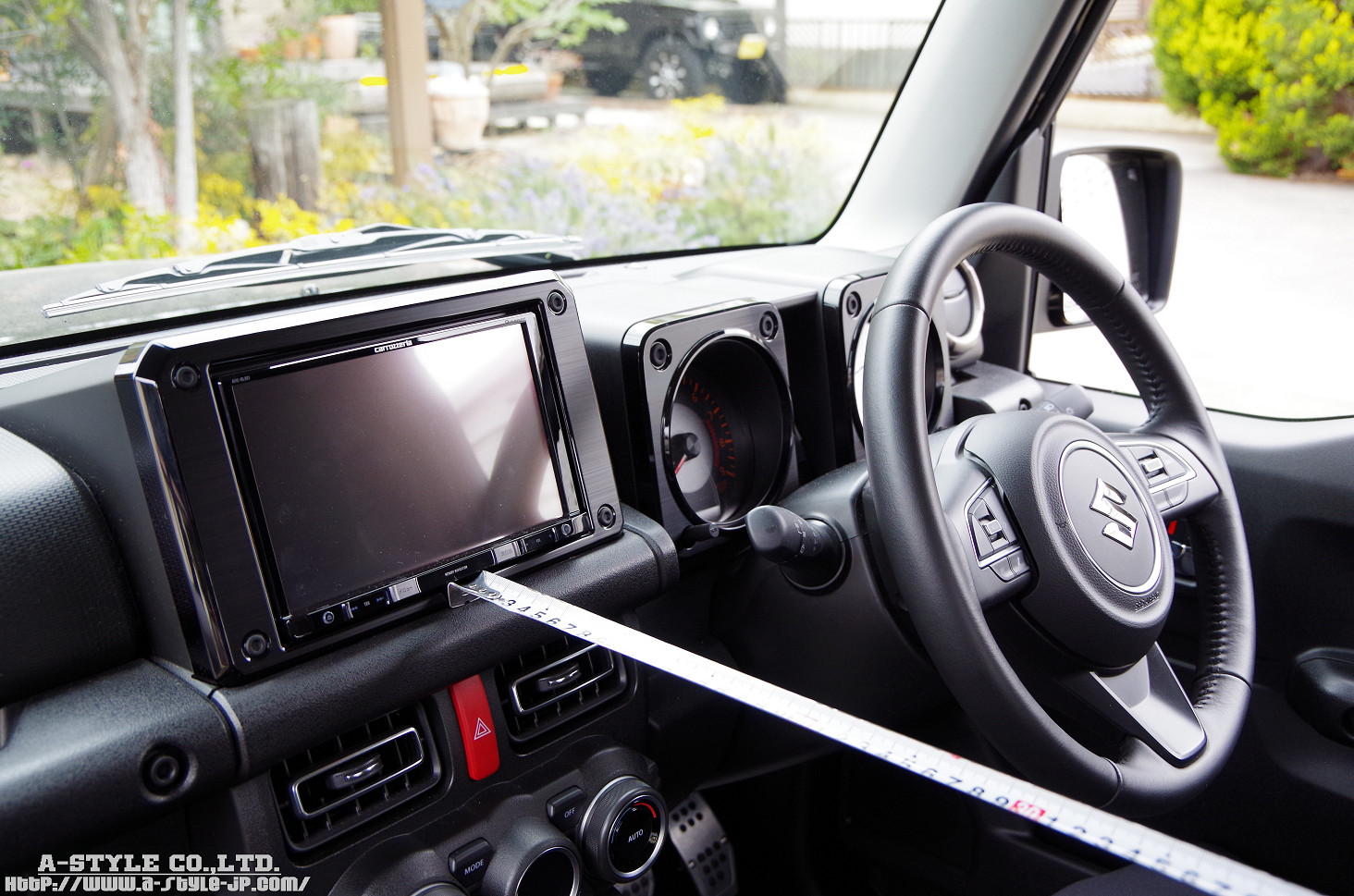

ナビゲーションパネル部分より計測Cボード設置位置までの長さは約92cm
車内サイズ-5 車内サイズ-6
先代ジムニーよりも広くなった室内空間Cボードの左右長さは直線で約128.5p
車内サイズ-7 車内サイズ-8
車両前後方向に対してCボードの長さ約91pで仕上がっております
車内サイズ-9 車内サイズ-10
ボード面からの室内空間の高さを計測 Cボード表面からルーフライニングまで約53p
車内サイズ-11 車内サイズ-12
ラゲッジボックス(XG除く)からCボード裏面までXC/XLグレードの場合で約30p









【助手席をリクライニングさせて長尺物の運搬に】

Cボードがあることで長尺物の上部分へ更に荷物が積めます


長尺物積載写真-1 長尺物積載写真-2
上下に分けた事で積載容量が増えます 助手席側からの様子













各種ベッドキットとの組み合わせ例

注:参考写真のため製品(ラゲッジフラット-Cボード)には含まれません

JB64W A☆STYLE ORGINAL SINGLE BED KIT



シングルベッドキットとの組み合わせ例-1 シングルベッドキットとの組み合わせ例-2
シングルベッドキットを設置した車内助手席ドアから車内の様子
シングルベッドキットとの組み合わせ例-3 シングルベッドキットとの組み合わせ例-4

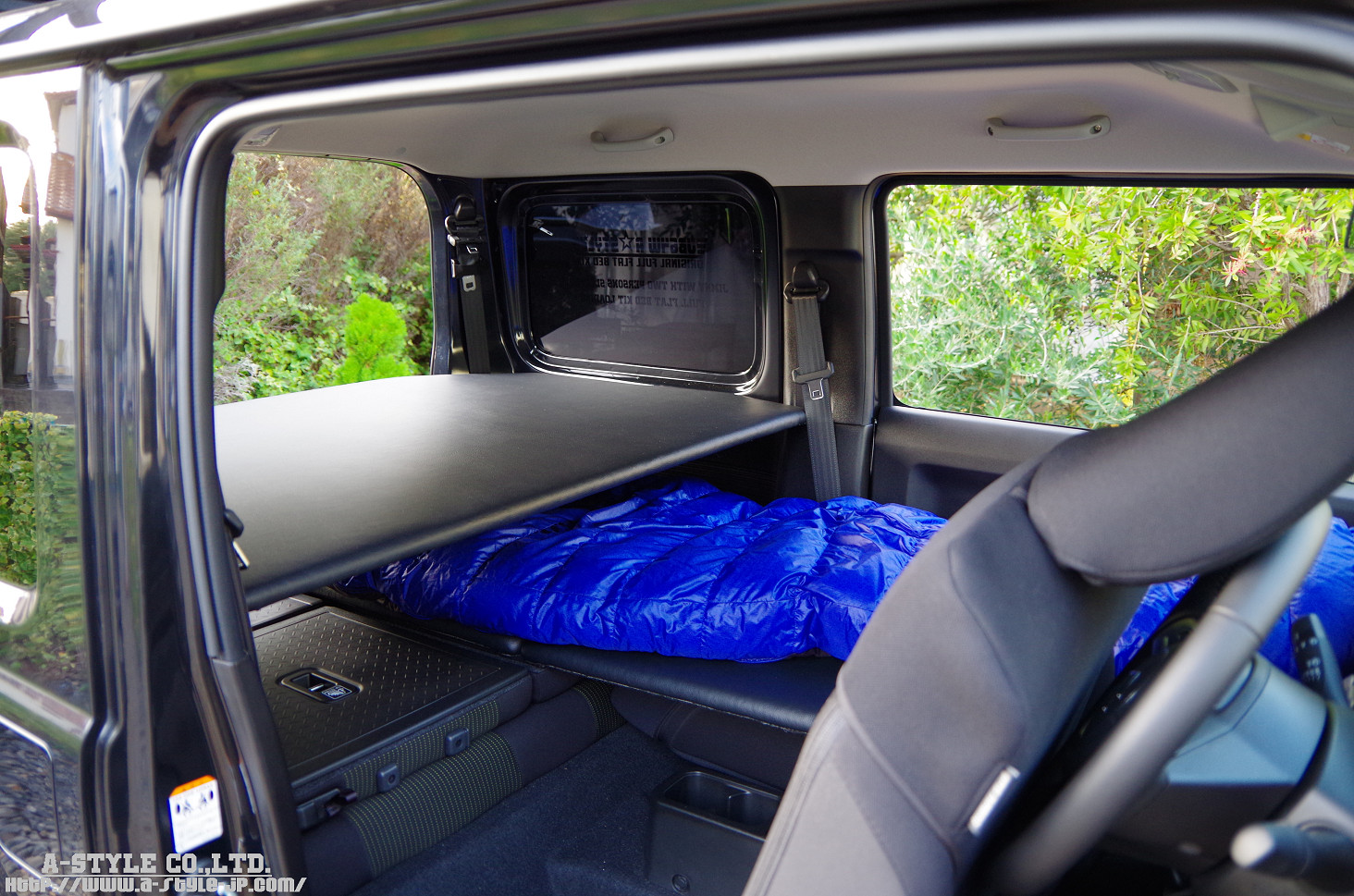

運転席側からのCボード(シュラフを設置) シングルベッドキット上のスペースを有効活用
シングルベッドキットとの組み合わせ例-5 シングルベッドキットとの組み合わせ例-6
上下二階層に分けた新型ジムニーの車内車中泊旅に必要な荷物置き場として…







  【JB64W A☆STYLE ORIGINAL REAR FLAT BED BOARD


リアフラットベッドボードとの組み合わせ例-1 リアフラットベッドボードとの組み合わせ例-2
リアフラットベッドボートを設置した車内 2名乗車+フラットキャリースペースが確保できます
リアフラットベッドボードとの組み合わせ例-3 リアフラットベッドボードとの組み合わせ例-4
上下ボード共にブラックレザー(基本モデル)仕様 助手席側から...上下に平面積載スペースを・・・







  【JB64W A☆STYLE ORIGINAL THREE SIDES SINGLE BED KIT


スリーサイドシングルベッドキットとの組み合わせ例-1 スリーサイドシングルベッドキットとの組み合わせ例-2
スリーサイドシングルベッドキットと組み合わせた例 実際の車中泊の様子(助手席側から)
スリーサイドシングルベッドキットとの組み合わせ例-3 スリーサイドシングルベッドキットとの組み合わせ例-4
頭位置は車両前方が就寝しやすいですCボード上に アイテム(スティールキャンバスバスケット)を積載
スリーサイドシングルベッドキットとの組み合わせ例-5 スリーサイドシングルベッドキットとの組み合わせ例-6
Cボードを活用したラゲッジ収納積載例シュラフはISUKA製を愛用しております


オリジナルリアラゲッジフラット-Cボードは
リアシート+ラゲッジ部分にフラット面が確保できることで
車中泊旅はもちろんのこと日常のジムニーライフにも貢献いたします




ジムニー・シエラで旅に出てみませんか…

車中泊旅(TPO)/普段使いに関わらずオーナー様のアイディア次第で
様々なシーンでご活用いただける弊社ラインアップの中で最もシンプルなモデルです

(*Cボードを長期間使用しない場合は直射日光の当たらない場所で保管してください)








【リアラゲッジフラット-Cボード 設置方法】

*設置に必要な捨て寸を除いたぴったりサイズのためリアゲートからの搬入がお薦め*


設置順序-1 設置順序-2

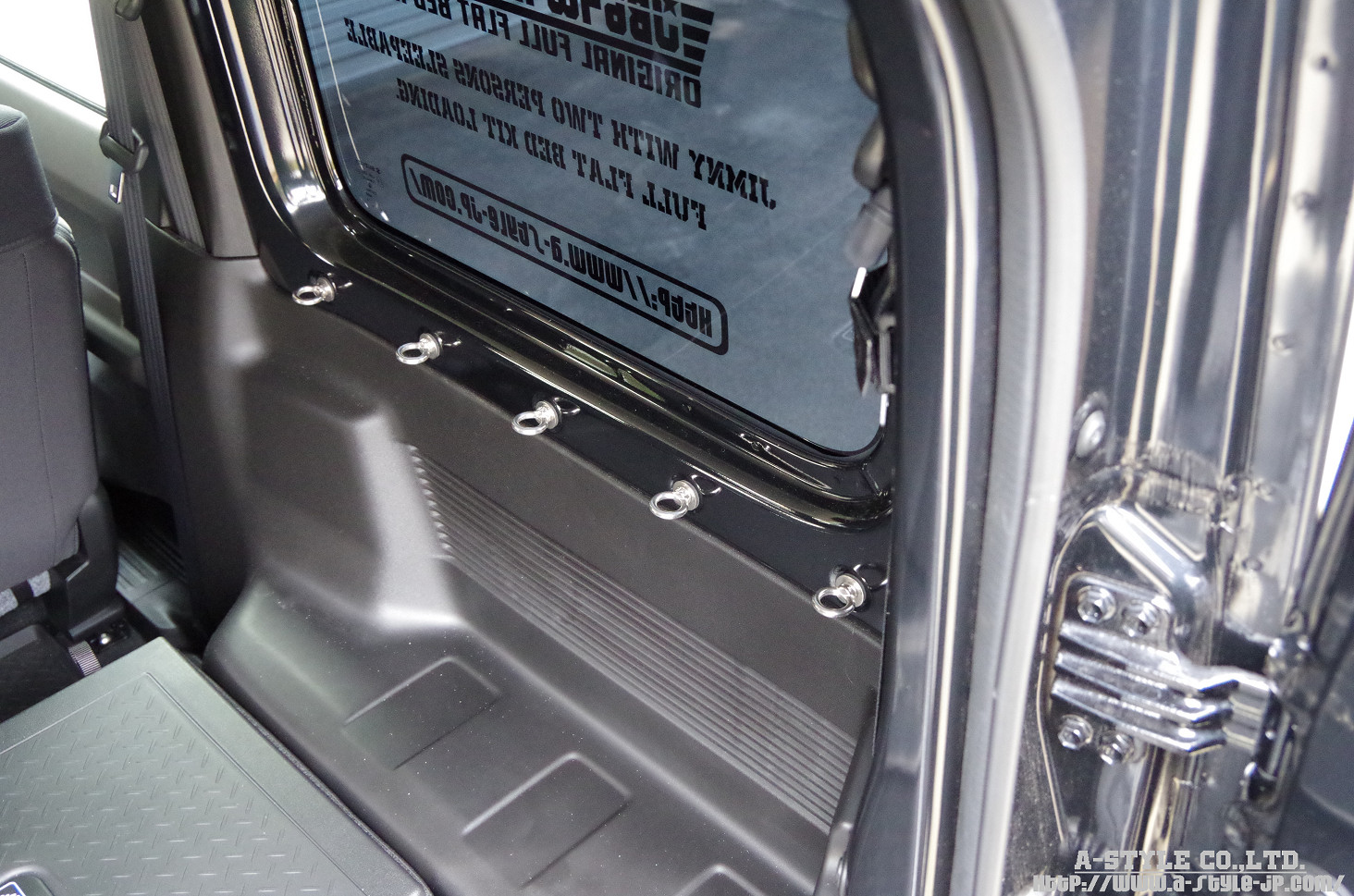

リアクォーターパネルのサービスホールを利用左右ともに5個のアイボルトを取り付け
設置順序-3 設置順序-4
Cボードの搬入に合わせて座席は最前へ ボード形状の観点から助手席(左)側から車内へ
設置順序-5 設置順序-6
樹脂パネルが傷付くのが嫌なオーナー様は養生を Cボードを斜めに持ち上げながら90度回転させます
設置順序-7 設置順序-8
運転席側から設置の様子ぴったりサイズの為に窮屈ですがあと少しです
設置順序-9 設置順序-10
左後部座席の様子(アイボルトにボードを載せるように) 最後部(Cピラー部分)まで下げて設置完了
設置順序-11 設置順序-12
リアスペース(後部座席+ラゲッジ)にCボード トノカバー(トノボード)のようにもお使いいただけます







【アイボルト/M6サイズをご用意ください】

*平ワッシャー&ゴムワッシャーをセットにして弊社でもご用意が可能です*
(注:製品とは別にアイボルト10個セット代金が必要となります)

アイボルト-1 アイボルト-2
リアクォーターパネルの5箇所を利用 黒色キャップの下にはネジ山加工がされています
アイボルト-3 アイボルト-4
左右で10セットが必要(写真はステンレス製) M6サイズをご用意ください
アイボルト-5 アイボルト-6
プラスドライバー(No.2)で取り外して下さい取り付けに必要なネジ山が現れます
アイボルト-7 アイボルト-8
黒色キャップ(左右で10個)を取り外した状態有料オプション=アイボルト+平&ゴムワッシャー
アイボルト-9 アイボルト-10
車内金属部分を傷つけ無い為の配慮と固定力UP 運転席側に5個のアイボルトを装着した様子
アイボルト-11 アイボルト-12
左右10個のアイボルトが荷重分散と安定に貢献 ぴったりのボード形状が影響しグラツキは皆無






防汚タイプラゲッジフロア(カタログ名称)は
先代ジムニーに比べると圧倒的なフラット面を確保できるようになりました


リアフラットベッドボードで荷物を積載した参考写真


しかしながら・・・

カタログで謳っているような大容量352L(XGグレードは377L)の荷室容量は
ルーフ(天井)部分までをフル活用した場合の数値です

*上記写真はデモ用のリアフラットベッドボードを装着*


仮に荷室容量をルーフまで使い最大限に活用しようかとすれば
恐らくパズルのようなギュウギュウ詰めの積載状態になるかと考えます
(ウェブ検索でアウトドアギアを所狭しと詰め込んだ写真が見受けられますが・・・???)




リアラゲッジフラット-Cボードで荷物を積載した写真


先代ジムニーに比べても"大容量"という言葉は魅力的ですが
せっかく上下左右の室内空間が広がった新型ジムニー/シエラ





リアラゲッジフラット-Cボード参考写真


納車直後から各種ベッドキットを開発し普段の走行テストをする際
室内空間が広くなったにも関わらず積載方法を工夫しないと車中泊旅の荷物が
上手く積めないことからリアラゲッジフラット-Cボードは開発されました
(Cボードの「C」はCARRY=積載の意となります)







【JB64W A☆STYLE 】
【ORIGINAL REAR LUGGAGE FLAT-C BOARD】



FLAT-C BOARD-1 FLAT-C BOARD-2
FLAT-C BOARD-3 FLAT-C BOARD-4
FLAT-C BOARD-5 FLAT-C BOARD-6

後部座席を倒しリアラゲッジフラット-Cボードを置くだけの
シンプルアクションでフラットな積載スペースを作り出せます

PVCレザーの中にはウレタンチップシート(厚さ1p)を採用していますので
積載物をショックから守る快適なクッション性を持ち合わせております

*オプションで2p厚(3p厚)のウレタンチップシートもご用意しております
取り外したのち車外に持ち出しグランドシートの上におけばアウトドアクッションにも...




2008年よりジムニー車中泊で全国各地へ旅した代表でもありビルダーでもある
自らの車中泊経験をもとに「JB64W A☆STYLE オリジナルリアラゲッジフラット-Cボード」は
設計されオールハンドメイドで製作し皆様にお届けさせていただきます


後部座席外す必要の無い設計なので車検時も安心
普段からジムニーのリアラゲッジスペースにフラットな空間が出来上がるとともに
弊社製ベッドキットシリーズを組み合わせていただければ
車中泊旅に出掛ける時も快適な車内空間が確保することができるのが特徴です








A-STYLE CO.,LTD.では車内へ設置する方法も設計段階から考えております


リアラゲッジフラット-Cボードを積載する写真


バッグドア(リアドア)よりリアラゲッジフラット-Cボードを車内へ...
特別なことするわけではなく何方でも簡単に設置していただけます

(最もシンプルでミニマルなモデルがオリジナルリアラゲッジフラット-Cボードです)









考えてみてください…


他車種でも構いませんがウェブ検索をするとベッドキットや車内ボードを
展開している写真(商品をアピール写真)は数多く目にします
しかし…収納・設置方法にはじまり実際の製作写真や車中泊写真が掲載されている
会社(メーカー)は希な存在だと弊社は考えております

(中にはスタジオ撮影で現実の車中泊風景とはほど遠い写真もありますね…)



ジムニーを愛し普段からジムニーでの利便性や快適な車内空間を考え
リアラゲッジフラット-Cボードは誕生しております







REAR LUGGAGE FLAT-C BOARD


世界的に見ても類のない小さな本格四輪駆動車でもあるジムニー

小さなボディーサイズは見切りのよさや国内の林道を走破するに適しているものの
新型モデルに移行したとはいえ決して快適な車内空間が確保できた訳ではありません

安易に車外積載を考えれば空力抵抗での風切り音や燃費低下
また天候に左右されることに加え盗難の恐れも拭い切れません






 JB64W A☆STYLE オリジナルリアラゲッジフラット-Cボード(ブラックレザー)

先ずは車内に積載することからはじめてみませんか!?

常時積載でも燃費に悪影響を与えるほどの重量ではございません
室内空間に平面積載スペースを与え快適な車内空間を...

JB64W・新型ジムニー/JB74W・新型ジムニーシエラに
『JB64W A☆STYLE オリジナルリアラゲッジフラット-Cボード』お薦めです




A-STYLE CO.,LTD. JB64W/NEW Jimny DEMO-CAR!

『平面積載スペースをプラスして快適な車内空間はいかがですか?』





JB64W A☆STYLE オリジナルリアラゲッジフラット-Cボード(ブラックレザー)

JB64W A☆STYLE
オリジナルリアラゲッジフラット-Cボード

価格:¥30,000(税抜き)

部品構成リアフラットラゲッジ-Cボード
仕様材質1.2o厚合板・PVCレザーシート・ウレタンチップシート
ベッドサイズ
リアラゲッジフラット-Cボード:L91p×W128.5p×H3p
カラーブラックレザー
(オプションカラーとしてブラウン・グレー・ホワイト他
ブラックレザー以外は全てオプションとなります)
総重量10.7s
対応車種JB64W(新型ジムニー) & JB74W(新型ジムニーシエラ)




*弊社製ベッドボードに使用されるPVCレザーは国産有名メーカー生地を採用し
「自動車用内装材難燃性試験合格品」「難燃性 JIS L 1091合格品」「防汚性」「抗菌性」に
優れた機能を持ち合わせた素材を使用しております

・防汚機能-特殊な表面処理により汚れがつきにくく、拭き取りやすくなっております
・抗菌機能-MRSAや大腸菌・黄色ブドウ球菌などの菌の繁殖を抑えます


2014年より税抜き表記とさせていただいております。
表示金額の他に別途、消費税が加算されますので予めご了承下さい。





☆オプション料金表☆


ウレタンチップシートの厚さを2pに
(基本タイプは1p厚になります)
¥5,600(税抜き)UP
オプションカラー(グレー・ブラウン他)¥7,650(税抜き)UP

ボディーカラーに合わせたレザー生地もご用意しております


*新型ジムニー/新型シエラのボディーカラーにあわせたレザーもご用意しております
(注:基本モデル=ブラックレザー以外は全てオプションとなります)



*上記のカラー以外で、ご希望のカラーで製作することも可能です
(別途オプション料金を頂戴致します)







アイボルト(SUS304)10個セット
(アイボルト/平ワッシャー/ゴムワッシャー)
¥5,000(税抜き)

アイボルトセット-1 アイボルトセット-2
アイボルトセット-3 アイボルトセット-4

オプションでご用意するアイボルト/平ワッシャーは
車内の湿度や天候に左右されないステンレス製(SUS304)を採用しております








*写真に掲載されている【オリジナルシングルベッドキット】
【オリジナルリアフラットベッドボード】【オリジナルスリーサイドシングルベッドキット】及び
【車中泊風景に登場する全ての小物類】【設置に必要なアイボルトセット類】
【工具類】等は オプション製品及び弊社備品の為
オリジナルリアラゲッジフラット-Cボードには付属されません









【送料について】

発送は佐川急便のみになります
(日時指定OKです)


地域北海道北東北南東北関東信越北陸中部関西中国四国九州沖縄
北海道青森
秋田
岩手
宮城
山形
福島
群馬・栃木
山梨・茨城
千葉・埼玉
神奈川・東京
新潟
長野
富山
石川
福井
静岡
愛知
三重
岐阜
大阪・京都
奈良・滋賀
兵庫・和歌山
島根・鳥取
山口・広島
岡山
愛媛
香川
高知
徳島
福岡・佐賀
長崎・熊本
大分・宮崎
鹿児島
沖縄
送料¥5,850¥5,050¥4,950¥4,850 ¥4,850¥4,750¥4,700¥4,750¥4,950¥5,150¥5,250別途お見積もり


*1個口での発送になります

*沖縄県及び一部離島へのお届けをご希望の場合には
別途お見積もりの他に中継料が必要となります




弊社オリジナルのダンボールでお送りさせていただきます

☆梱包に関してのお願い☆

A-STYLE CO.,LTD.では、素晴らしい地球環境を未来の子供達に残すためにも
限りある資源に対しての節減を考えております。
段ボール等の梱包につては、リユース品を使用し簡易包装を徹底しておりますので
ご理解・ご協力を賜りますようお願い申し上げます。






☆お願い☆


JB64W A☆STYLE ORIGINAL REAR LUGGAGE FLAT-C BOARD/BLACK-LATEHR/1cm

オールハンドメイドにて製作しております
お届けまでに時間を頂戴いたしますことを予めご了承下さい


JB64W/JB74Wオーナー様のカーライフスタイルに合わせた製品として
ご希望のオーダースタイルにできる限りお応えいたします



基本モデル以外でワンオフ製作となるような製作事例の場合は
ご来社による現車お預かりでご対応させていただきます


別途、オプション料金(車内採寸料・ベッドキット設計料を頂戴いたします)
(ご希望にお応えできないこともありますので、まずはご相談下さい)


A-STYLE CO.,LTD.JB64W New Jimny Demo-Car!


オーダーの前に製品に対するご不明な点や質問等は、お気軽にお申し付け下さい。
またオールハンドメイド・特殊製品の為、ご納得していただいた上でオーダーをお願いいたします



オーダー後の返金/お届け後の返品・交換は一切お受けいたしません(製品の初期不良を除く)
お買い上げ後のメンテナンス(有料)は責任をもってお受けいたします



☆お気軽にお問い合わせ下さい☆
