A-STYLE CO.,LTD.
オリジナルブラケット･アーマー
FOR/64-MODEL
現行ジムニー/JB64W & 現行ジムニーシエラ/JB74W 専用で
最もAピラー&カウルトップサイドパネル近くに装着でき
最も軽い｢ブラケットアーマー･FOR/64-MODEL」
ジムニー・シエラのAピラー直下にワークライト(作業灯)の
ボルトオン装着が可能なアイテムです
(＊ボディー加工無し・左右固定ビス各1本の要交換)
設計･開発した2022年5月現在
JB64W/ジムニー&JB74W/ジムニーシエラ専用設計となる
日本製のワークライト取り付け用･ブラケットは製作･販売されておらず
弊社(A-STYLE CO.,LTD.)が初めての試みとなったオリジナルの製品となります
(製作風景や発表時の写真などは弊社Facebookをご覧ください)
注：弊社製品(オリジナル設計と同一となる)の模倣品(コピー品)を発見した場合
知的財産の侵害に当たる行為または不正競争防止法が適用される場合
法的な手段にて適切な対応をとらせてただきます
↓ブラケットアーマー･FOR/64-MODEL 装着写真↓
(注:掲載写真のワークライト(IPF/S-632)は製品に含まれません) |
 |
| IPF/S-632を設置したAピラーとの位置関係 | 片側あたり約243g(avg.)と最も軽いブラケット台座 |
 |
 |

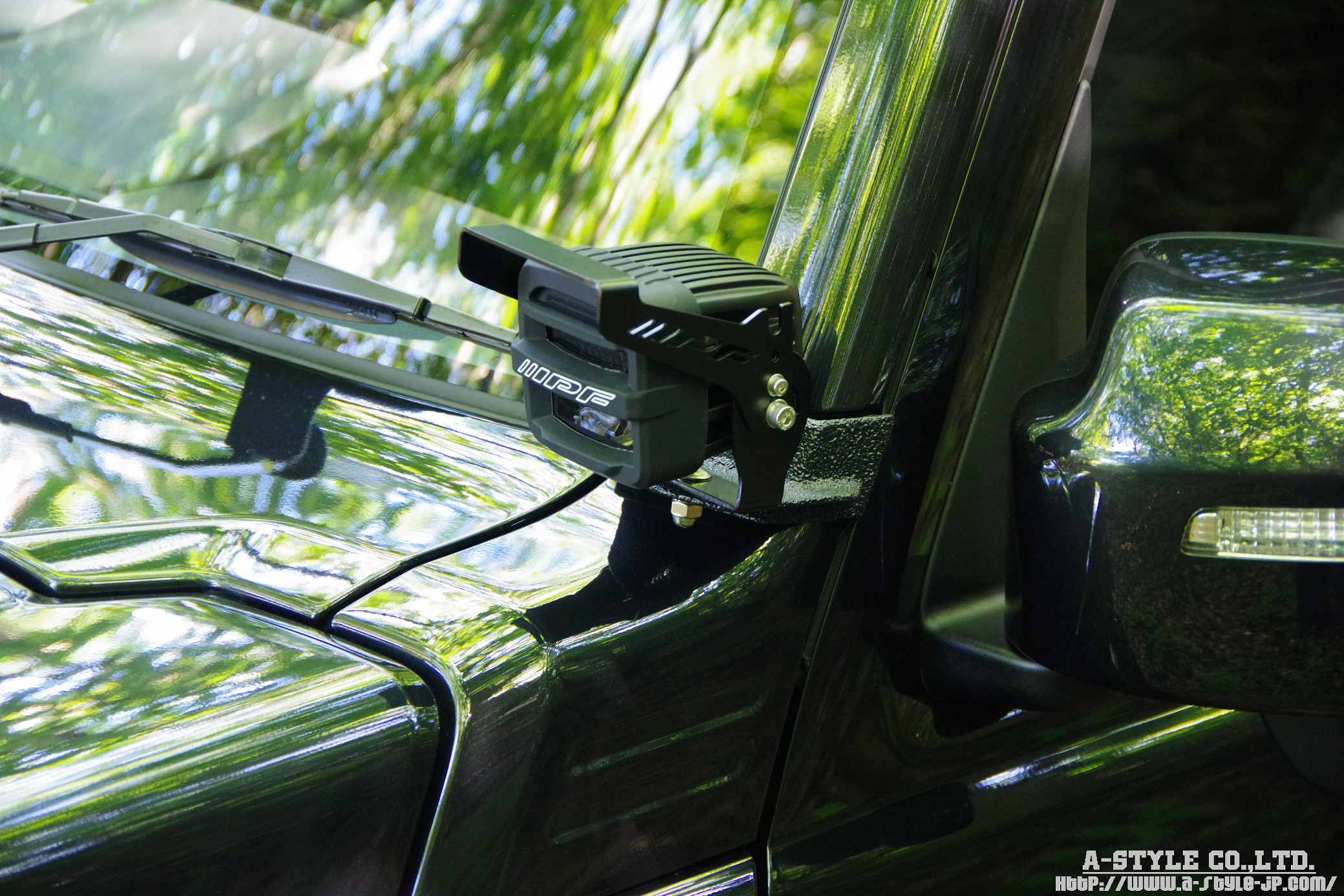

| 真横からのブラケットアーマー･FOR/64-MODEL | カスタムの主役はブラケットではなく灯火類 |
 |
 |
| 真正面からの様子 | 車内からのブラケットアーマー&作業灯 |
 |
 |
| 空力抵抗を考え抜いた装着位置 | 必要にして最小限のブラケット形状 |
 |
 |

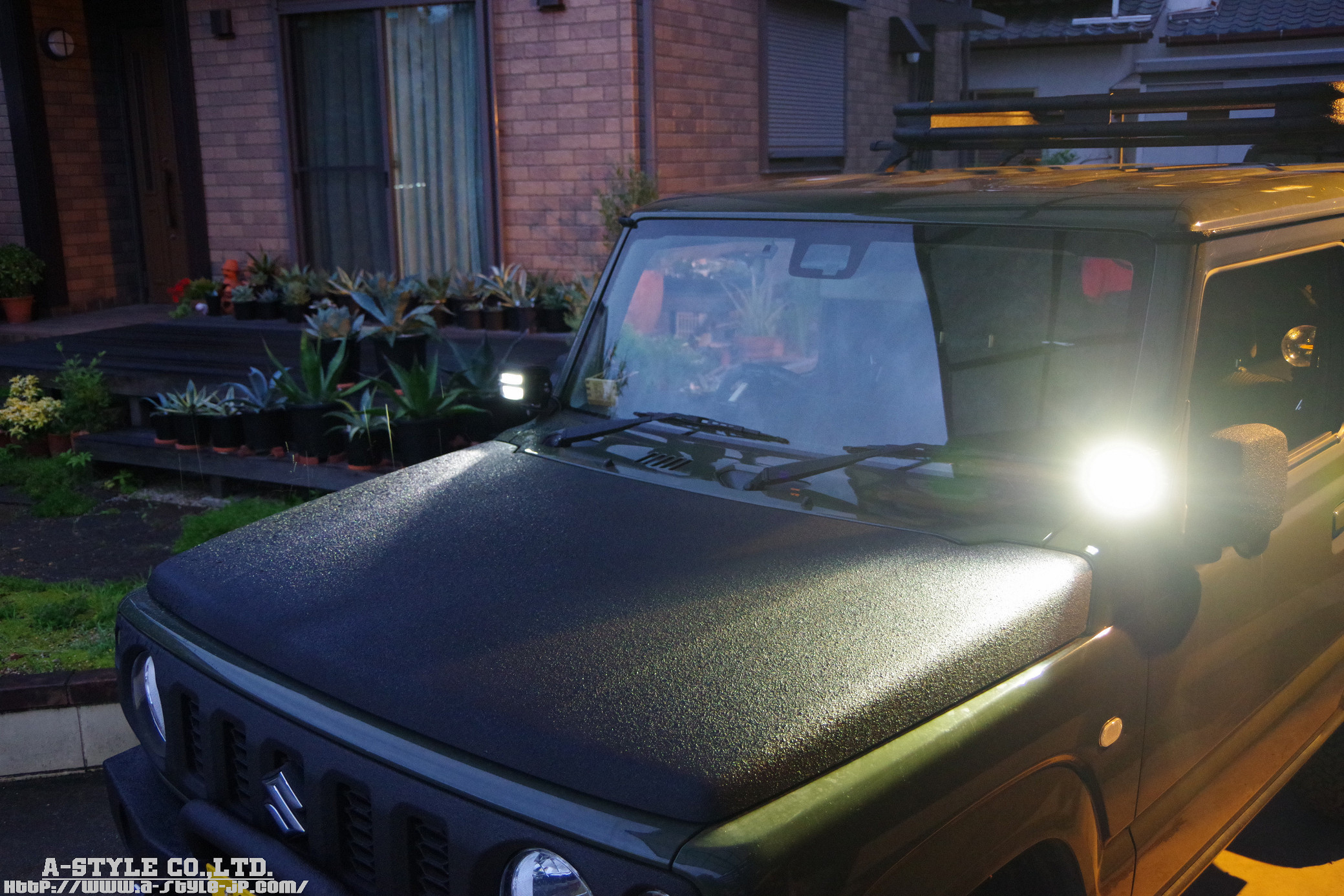

| IPF/S-632を点灯した様子 | Aピラー直下に作業灯を設置することが可能 |
 |
 |
| 助手席ドア越しに撮影した写真 | 最もAピラーに近く最も軽いブラケットアーマー |
 |
 |
| シリコンカバーでイメージチェンジもお薦めです | ブラケットアーマーでカスタムしてみませんか |
A-STYLE CO.,LTD.がブラケットアーマー･FOR/64-MODELを
お薦めするのには理由があります!!
 |
 |
 |
 |
 |
 |
現在までに試作及びテスター車両へ装着したブラケットアーマー･FOR/64-MODEL(計5SET)の
平均重量は左右で488gとなっております(重要なのは･･･左右セットでの重さです)
↓製品テスターをお願いしているお客様車両↓
 |
 |
 |
 |
片側単体での製品重量は缶コーヒー/ロング缶(250g)よりも軽い仕上がりとなっており
例を挙げると...先代ジムニー(JB23W)&先代シエラ(JB43W)用となる
既製品/汎用品のステンレス製ブラケットはWEB公表値の場合で(実測画像は見当たりません)
片側480gという製品重量･･･片側だけで500mlのペットボトルと大凡同じ重量です
イメージしてみてください･･･
写真:ブラケットアーマー･FOR/64-MODEL×IPF/S-632装着例
ECショッピングサイトなどでは中国製か何処製か不明の
ステンレス製と記載があるにも関わらず取り付け後すぐに腐食したり
固定していたボンネット裏の塗装が剥げたなどといった
低評価な レビューが多発している
ボディー(鋼板部)へ挟み込み固定するタイプの
粗悪な汎用ブラケットが数千円で販売されております
WEB検索してみてください...
WEBサイト用に参考写真となる撮影の為ですら
購入する気になりません(無駄使いになるのわかってますから)
見るからに取って付けたような”ザ･汎用品”
汎用...特定の用途や対象に特化せず
ある程度｢何にでも使える｣状態であることの意
(weblio辞書より)
↑汎用ブラケットを用いる方は写真のような位置に
ワークライトを装着されてますよね...
フロントカメラを装備されているようでしたら話しは別ですが
車内から前方の死角等(特に直前直左)を考えるだけで...
ブラケット･アーマー FOR/64-MODEL装着時
車内(乗車時アイポイント)からの眺め
 |
 |
 |
 |
取り付けるワークライト(作業灯)の大きさ/重量にもよりますが
走行中は必ずと言ってよいほど各種パーツ類は微振動を発生させます
(ジムニーだからラフに扱って当然 道具/ギアのひとつとお考えの方はスルーして下さい)
安物買いの銭失いで
何処の国でどのように作られたか不明の”何にでも使える”
汎用ブラケットが大切なご愛車のボンネット(金属面)を
傷つけてしまうと考えてみて下さい...ストレスと感じませんか!?
更にその上にワークライト(作業灯)を装着することで重量は増す一方...
 |
 |
ブラケットの重量をはじめ剛性/強度は非常に重要です
ワークライト(作業灯)以上に車両へ重量増という負担を掛けがちな"ブラケット"取り付け台座
強度を保ちながら最軽量の｢A-STYLE CO.,LTD.オリジナルブラケットアーマー･FOR/64-MODEL｣
2022年5月に装着してから様々な天候･路面･速度･振動等の
走行テストを重ている最中ですが現在までに
テスター車両のオーナー様を含め
ブラケットアーマー及び車両(取り付けボディー面)への異常は見られません
A-STYLE CO.,LTD.
オリジナルブラケットアーマー
FOR/64-MODEL
価格：￥30,000（左右セット)
(税込￥33,000）
*左右どちらか片側の場合
価格：￥15,000 (税込み￥16,500)
| 仕様材質 | 3.0mm厚･鋼材 |
|---|---|
| 製品サイズ | W:105o×D:115p×H:50o×T:3mm |
| カラー | ブラック（A☆BLACK塗装仕上げ） |
| 重量 | 448g/左右SET(平均重量) |
| 対応車種 | JB64W･JB74W |
| 付属品 | 粘着テープ付きゴムシート 溝ゴム 6×12o SUS/トラスタッピング(Φ5×20o) SUS/丸ワッシャー(特寸/外径Φ14o) |
注:写真のIPF/LEDワークライト(シリコンカバー含む)及び
展示台/ステッカーは製品に含まれません
誠に勝手ではございますが2024年内のご用命につきましては
過去に弊社製品をお求めいただいたお客様を優先し
ご予約を承らさせていただきます
＊注1:製品お届け後のお約束をお守りいただけていない方は
過去にご用命いただいたお客様でも
ご縁が無いものと判断し製作をお断りいたします
＊注2:上記に関しまして例外はございませんので
お問い合わせ等はご遠慮下さい
(ご返信は一切差し控えさせていただきます)
＊ご注意＊
WEBサイト掲載写真(デモカー装着写真)の
ブラケット･アーマー FOR/64-MODELは
ラプターライナー塗料(有料オプション)仕上げです
耐衝撃性/耐摩耗性(引っ掻き傷)/UV耐性や乾燥性能にも非常に優れた
イギリス製/U-POL社の塗料
| U-POL社/ラプターライナー塗装仕上げ | ￥9,000 (税込￥9,900)/左右セット |
|---|
塗装時期にもよりますが通常納期よりも
ラプターライナー硬化/乾燥時間として2週間ほど頂戴いたします
取り付けに関する注意事項
ブラケット･アーマー FOR/64-MODELは
取り付け位置及び取り付け後の車両に対するワークライトとの
バランス(=塊感)を重要視してデザイン/設計しております
製品には粘着テープ付きのゴムシート(素材:二トリルゴム)を同封し
ブラケットアーマーの車体面側へ装着していただくことになりますが
走行中の振動等でお車への小傷や接触を防ぎたいオーナー様は
｢3M キズからまもる透明保護テープ｣での養生をお願いいたします
 |
 |
 |
 |
装着時のボディー曲面へ追従性も高く
耐候性･耐摩耗性に優れ屋外使用でも黄変が少ない
安定した品質の透明保護テープです
☆オプションアイテム☆
 |
 |
| 作業灯/走行中点灯禁止ステッカー | ￥1,500 (税込￥1,650)/枚 |
|---|
作業灯/走行中点灯禁止ステッカーについて
ワークライト(作業灯)装着状態でも道路運送車両法-保安基準(ルール)を守る事で
車検適合となります(地域性/検査員の解釈の相違を除く)
【大まかなルールとして...】
@運転者席で点灯できない灯火
A運転者席において点灯状態を確認できる装置を備えたもの
→@を満たせない場合は点灯禁止の旨を表示することで代替えとなる
→A点灯状態がひと目でわかるようにLED(インジケーター)が
点灯するスイッチで適合条件を満たす
法令遵守の為 点灯禁止の旨を表示する事が車検適合の条件ともなります
【注意事項】
2015年8月に
最寄りの軽自動車検査協会へ出向き検査員と
装着状態(車内/車外)を確認しながら回答頂いた内容を表記しております
検査員の解釈の仕方や諸説ありますのでご不安な方は
事前にお住まいの陸運局/軽自協へお問い合わせください
☆オプションアイテム☆
 |
|
 |
|
 |
|
| プラス･カラープレート (ブラック/ブルー/オレンジ) | ￥1,500 (税込￥1,650)/1枚 |
|---|
PLUS-COLOR(プラス･カラー)プレート
シリコンガード(LDCC)が装着されている
IPF/S-632(2インチドライビングランプ)ならではライティングカスタム
任意で照射カラーを変えられるプラスカラープレート(黒/青/橙)
プラス･カラーの挟み込みで気軽に発光色を変えられる他
非点灯時のドレスアップ(アイキャッチ)にも貢献
ORANGE=アクティブ仕様(点灯時は黄色へ)
BLUE=クール仕様(点灯時はより青白色へ)
【注意事項】
＊プラス･カラー装着により照射力が落ちます
＊長時間点灯の場合 熱によりプレートが変形する恐れがあります
＊プラスカラー単体で販売はしておりません
(オーダーサイズでの製作/販売含む)
装着に関してのご注意
IPF社 600シリーズ/2inch CUBEモデルの場合
 |
 | |||||||||||

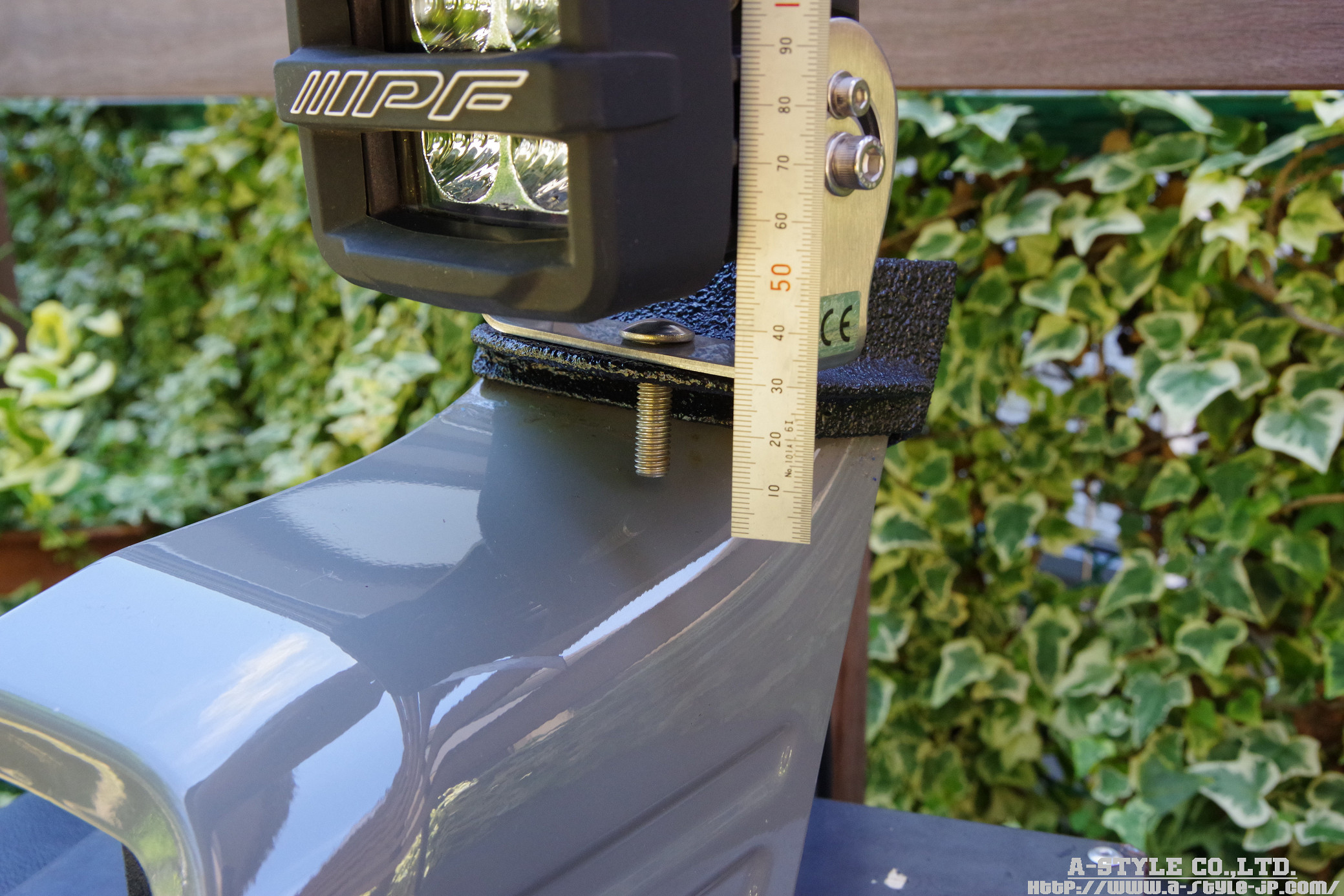

| 2inch CUBEモデル付属のボルトは30mm | カウルトップサイドパネルと干渉いたします | |||||||||||
 |
 | |||||||||||
| 30mmボルトを仮置きした状態で既に干渉 | 15mm〜20mmのトラスor根角ボルトをご用意下さい |
 |
 |
| IPF製品同封の30mmと比較の弊社で用意した15mm | SUS304/15mm根角ボルトを仮置きした様子 |
 |
 |
| 袋ナット(キャップナット)を用いてデザインにも配慮 | 平ワッシャーとばねワッシャーを加え確実に固定 |
無意味に長くボルト頭が残るのもデザイン上では疑問です
オプションでステンレス304/根角ボルトのご用意もございます
| SUS304/根角ボルト 15o | ￥165 (税込￥182)/1本 |
|---|---|
| SUS304/根角ボルト 20o | ￥175 (税込￥193)/1本 |
注:ボルトのみでのご用命はお断りしております
↓装着状態(開発時写真の一部ご紹介)↓
 |
 |
| 設計時には分解図を用いて装着位置を考察 | できるだけ簡素に取り付けが可能なように |
 |
 |
| 車内からの死角をなくす装着位置はココのみ | ワークライト/取り付け穴位置は微調整可能です |
 |
 |
| M10サイズまでのボルトが装着可能 | Aピラー直下にワークライトの設置が可能 |
 |
 |
| ブラケットアーマー･FOR/64-MODEL | 装着デザインもスマートで違和感なし |
 |
 |
| ボンネットフードパネル開閉時の干渉も無し | 空力抵抗も考え車外へ出過ぎない取り付け位置 |
 |
 |
| カウルトップアウタパネルとの隙間から配線を通します | 高剛性/最軽量/最低位への取り付けはお任せください |
弊社Facebook内でも様々な｢ブラケットアーマー･FOR/64-MODEL｣装着写真をご紹介しております
【A-STYLE CO.,LTD.はIPF社製品の正規取扱店です】
弊社では2016年よりIPF社製品をお取り扱いしております
(ご希望製品をお申し出いただければお取り寄せさせていただきます)
 |
 |

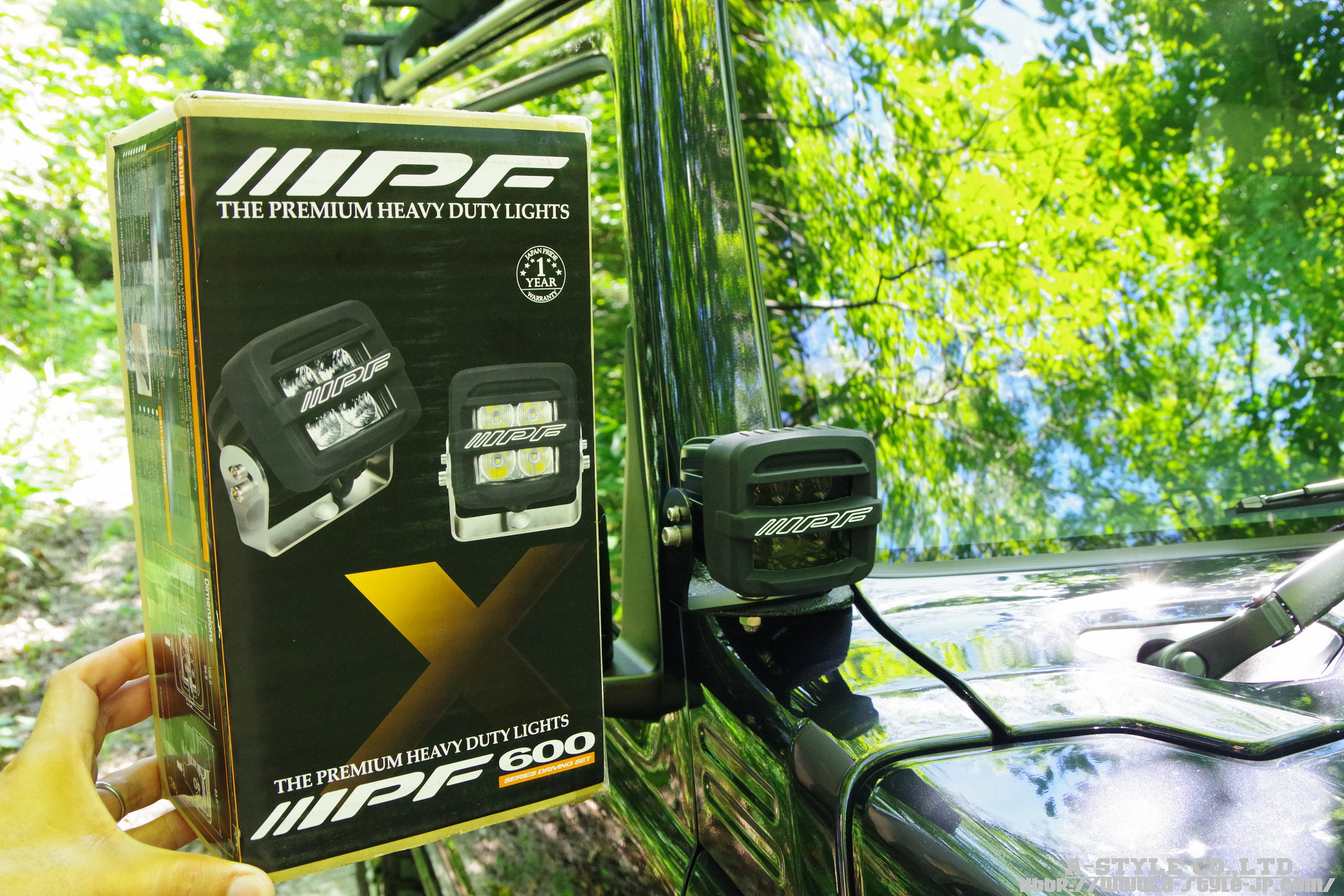

| IPF/LED LIGHT BAR 600 SERIES | デモカー装着のIPF/S-632 |
 |
 |

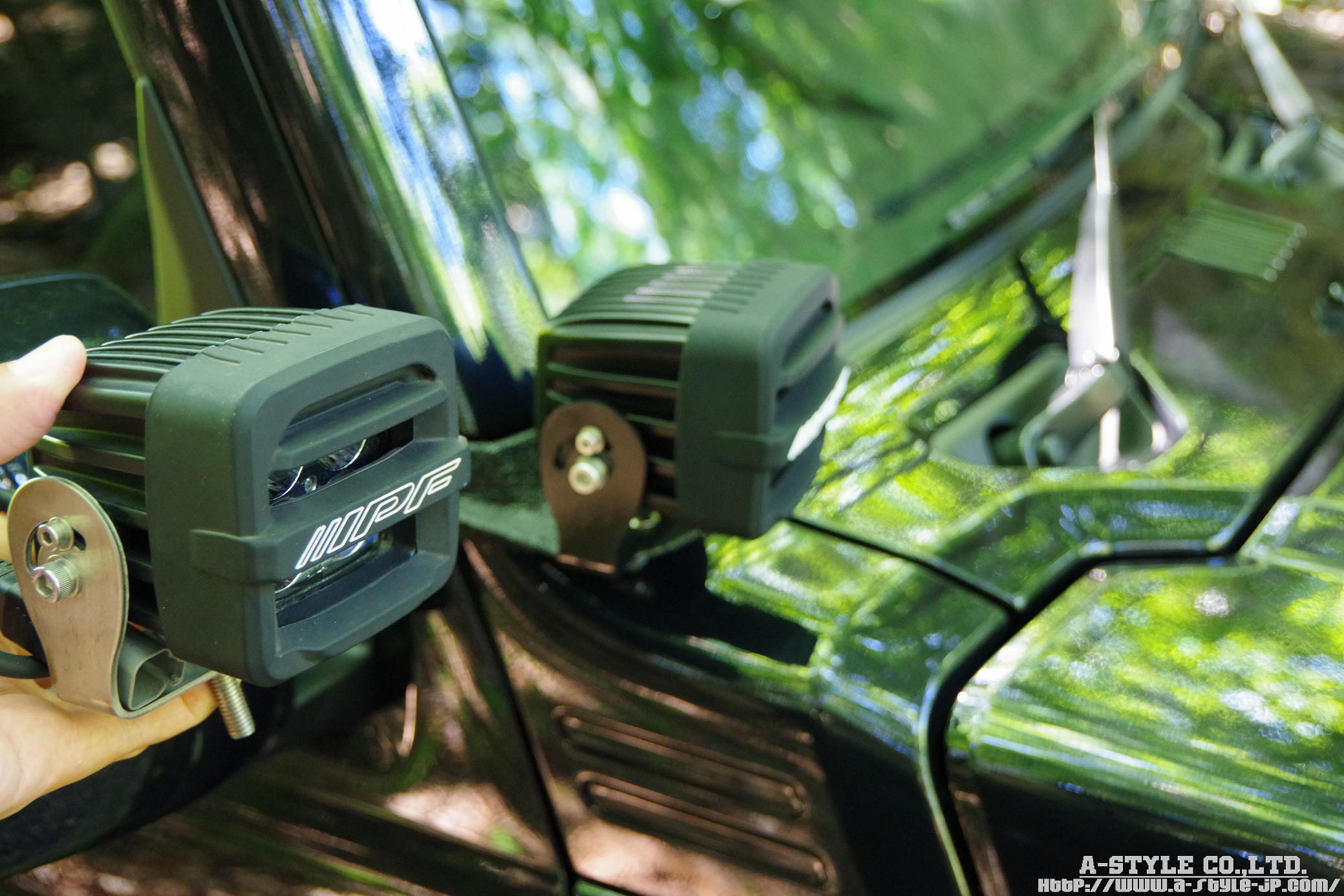

| 600シリーズ 2インチCUBE用シリコンガード(MB/MG) | 灯火類は信頼のIPF社製品をお薦めしております |
｢ブラケットアーマー･FOR/64-MODEL｣とセットで
ご用命いただくお客様には
特別価格でのお渡しもご対応いたします
注:近年ではIPF製品に非常に良く似た外観の模倣品が海外インターネットオークションサイトなどで
流通していることが確認されているそうなのでお気をつけください
【送料について】
発送は佐川急便でお送りいたします(日時指定OKです)
地域 北海道 北東北 南東北 関東 信越 北陸 中部 関西 中国 四国 九州 沖縄 県 北海道 青森
秋田
岩手 宮城
山形
福島 群馬・栃木
山梨・茨城
千葉・埼玉
神奈川・東京 新潟
長野 富山
石川
福井 静岡
愛知
三重
岐阜 大阪・京都
奈良・滋賀
兵庫・和歌山 島根・鳥取
山口・広島
岡山 愛媛
香川
高知
徳島
福岡・佐賀
長崎・熊本
大分・宮崎
鹿児島 沖縄
送料 ￥3,180
(税込￥3,498) ￥2,540
(税込￥2,794) ￥2,370
(税込￥2,607) ￥2,310
(税込￥2,541) ￥2,280
(税込￥2,508) ￥2,260
(税込￥2,486) ￥2,260
(税込￥2,486) ￥2,260
(税込￥2,486) ￥2,310
（税込￥2,541) ￥2,370
(税込￥2,607) ￥2,570
(税込￥2,827) ￥3,310
(税込￥3,641)
地域 北海道 北東北 南東北 関東 信越 北陸 中部 関西 中国 四国 九州 沖縄 県 北海道 青森
秋田
岩手 宮城
山形
福島 群馬・栃木
山梨・茨城
千葉・埼玉
神奈川・東京 新潟
長野 富山
石川
福井 静岡
愛知
三重
岐阜 大阪・京都
奈良・滋賀
兵庫・和歌山 島根・鳥取
山口・広島
岡山 愛媛
香川
高知
徳島
福岡・佐賀
長崎・熊本
大分・宮崎
鹿児島 沖縄
送料 ￥3,180
(税込￥3,498) ￥2,540
(税込￥2,794) ￥2,370
(税込￥2,607) ￥2,310
(税込￥2,541) ￥2,280
(税込￥2,508) ￥2,260
(税込￥2,486) ￥2,260
(税込￥2,486) ￥2,260
(税込￥2,486) ￥2,310
（税込￥2,541) ￥2,370
(税込￥2,607) ￥2,570
(税込￥2,827) ￥3,310
(税込￥3,641)
秋田
岩手
山形
福島
山梨・茨城
千葉・埼玉
神奈川・東京
長野
石川
福井
愛知
三重
岐阜
奈良・滋賀
兵庫・和歌山
山口・広島
岡山
香川
高知
徳島
長崎・熊本
大分・宮崎
鹿児島
(税込￥3,498)
(税込￥2,794)
(税込￥2,607)
(税込￥2,541)
(税込￥2,508)
(税込￥2,486)
(税込￥2,486)
(税込￥2,486)
（税込￥2,541)
(税込￥2,607)
(税込￥2,827)
(税込￥3,641)
☆梱包に関してのお願い☆
A-STYLE CO.,LTD.では 素晴らしい地球環境を未来の子供達に残すためにも
限りある資源に対しての節減を考えており
段ボール等の梱包についてはリユース品を使用し簡易包装を徹底しておりますので
ご理解・ご協力を賜りますようお願い申し上げます
☆お願い☆
ブラケットアーマー･FOR/64-MODELのコンセプトは
｢MADE IN JAPAN&最軽量&取り付け位置｣を優先したアイテムです
(完成在庫は保有しておりませんのでご注文後に製作させてきただきます)
取り付け位置や塗装に関して細かなこと気にされる方は廉価な汎用品をお求め下さい
誠に勝手ながら ご注文時期によってご依頼をお断りする場合がございます
ご使用時期に合わせゆとりを持ったご注文をお願いいたします
またご希望のオーダースタイルにできる限りお応えいたします(別途 オプション料金を頂戴いたします)
ご希望にお応えできないこともありますのでまずはご相談下さい
オーダーの前にご不明な点や製品への質問などお答えさせていただきます
オールハンドメイド･特殊製品の為 ご納得していただいた上でのオーダーをお願いいたします
オーダー後の返金/お届け後の返品･交換は一切お受けいたしません(製品の初期不良を除く）
お買い上げ後のメンテナンス(有料)は責任をもってお受けいたします
☆お気軽にお問い合わせ下さい☆
